Wkład kominowy fi 60/100 4m do kotła gazowego kondensacyjnego

Wkład kominowy fi 60/100 4m do kotła gazowego kondensacyjnego

Wkład kominowy fi 60/100 o długości 4 m to system powietrzno–spalinowy przeznaczony do kotłów gazowych kondensacyjnych z zamkniętą komorą spalania. Umożliwia jednoczesne, bezpieczne odprowadzanie spalin oraz doprowadzanie powietrza do spalania w jednym współosiowym układzie.

System składa się z rury spalinowej o średnicy fi 60 oraz zewnętrznej rury powietrznej fi 100, co gwarantuje stabilną i efektywną pracę kotła zgodnie z obowiązującymi normami.

Trwałe materiały i szczelna konstrukcja

• Rdzeń spalinowy wykonany jest z wysokiej jakości stali kwasoodpornej, odpornej na działanie kondensatu i agresywnych produktów spalania.

• Płaszcz powietrzny wykonano ze stali ocynkowanej, dodatkowo polakierowanej na biało, co zapewnia estetykę i ochronę przed korozją.

• Elementy systemu posiadają uszczelki EPDM na rdzeniu spalinowym, które:

  • zapewniają wysoką szczelność połączeń,

  • chronią instalację przed wyciekiem kondensatu,

  • zwiększają trwałość i bezpieczeństwo całego systemu.

Zestaw przystosowany do montażu w szachcie kominowym

Wkład przeznaczony jest do montażu w istniejącym kominie (np. ceglanym) i zawiera wszystkie kluczowe elementy niezbędne do prawidłowej instalacji.

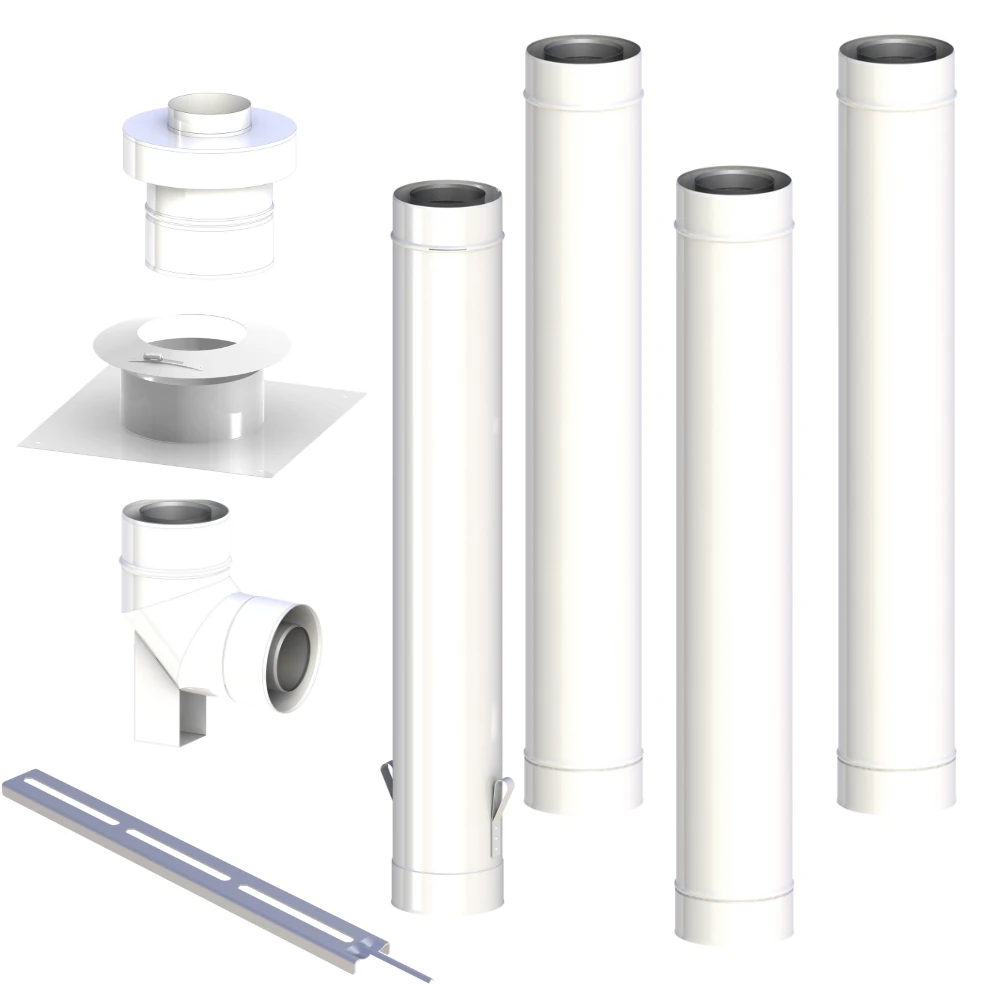

W skład zestawu wchodzą:

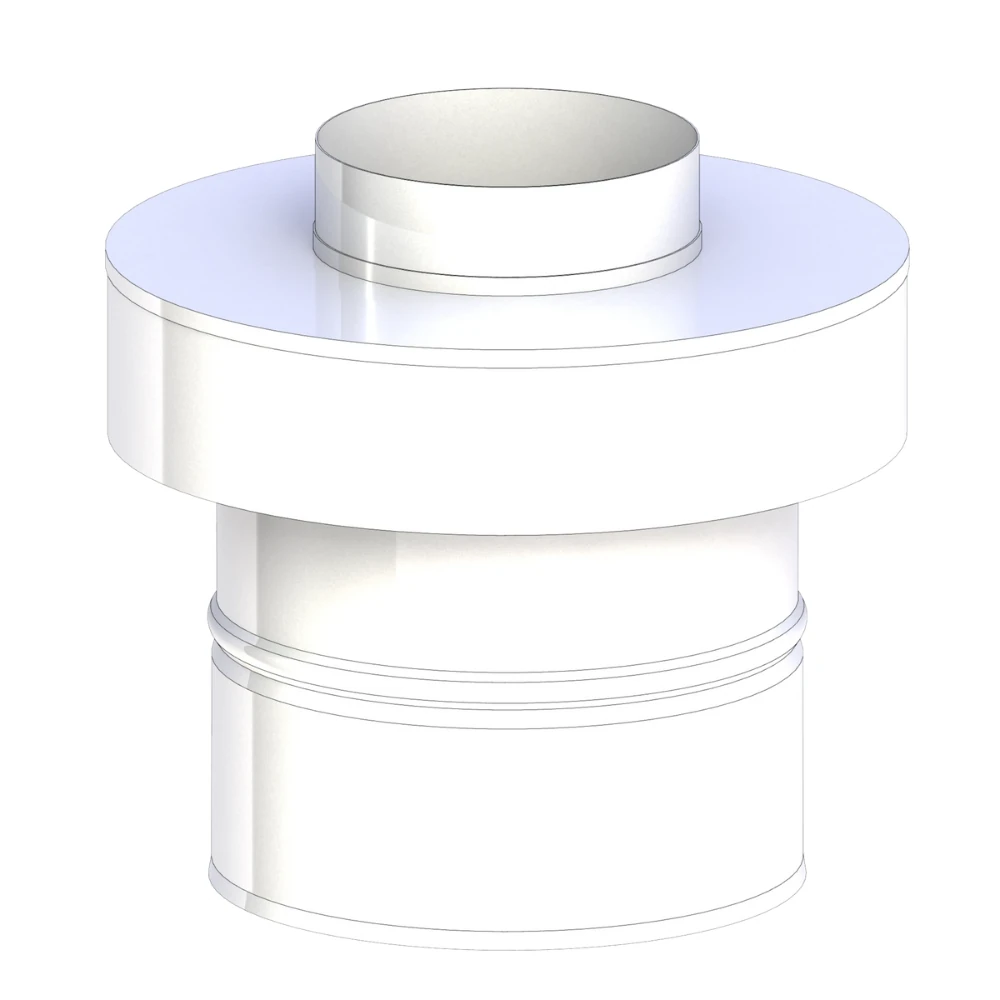

• zakończenie komina powietrzno–spalinowe – umożliwiające wyrzut spalin do góry oraz zasysanie powietrza od spodu,

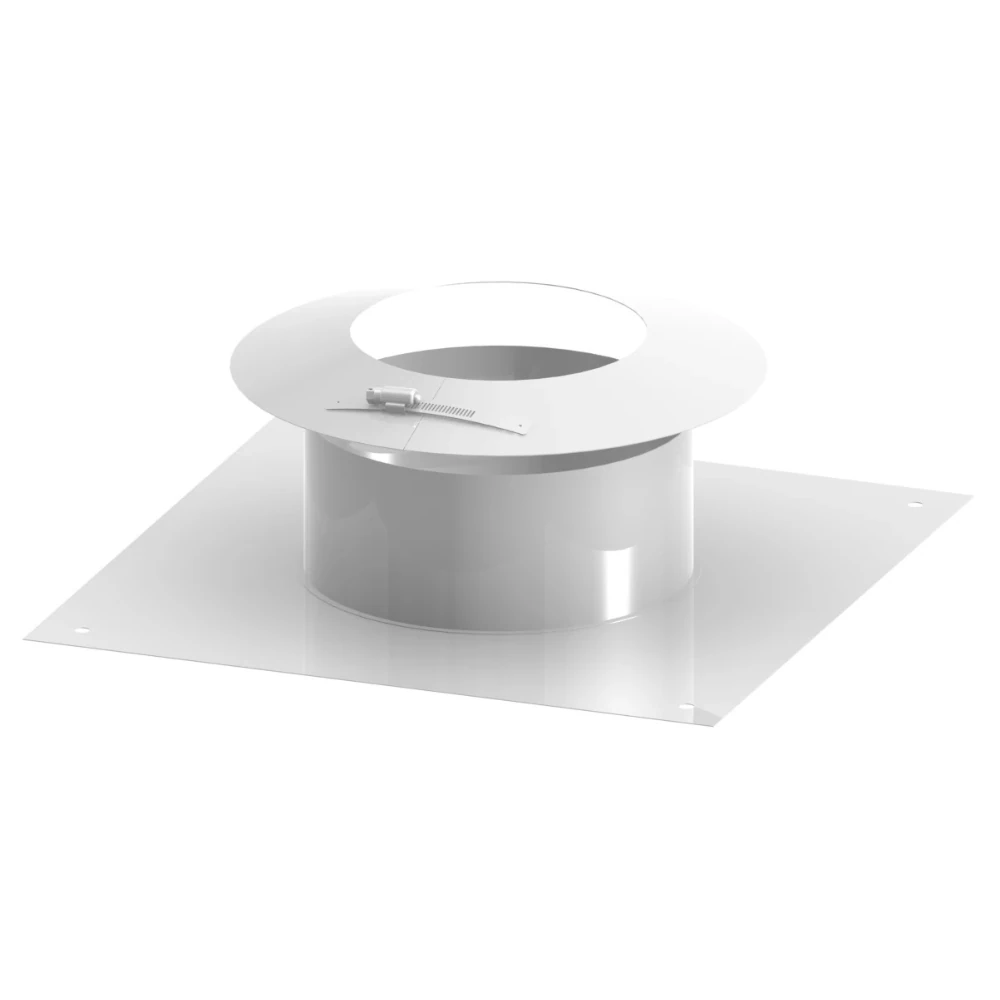

• płyta kominowa – mocowana do czapy komina,

• kołnierz przeciwdeszczowy – montowany na rurze nad płytą w celu zakrycia przerwy dylatacyjnej,

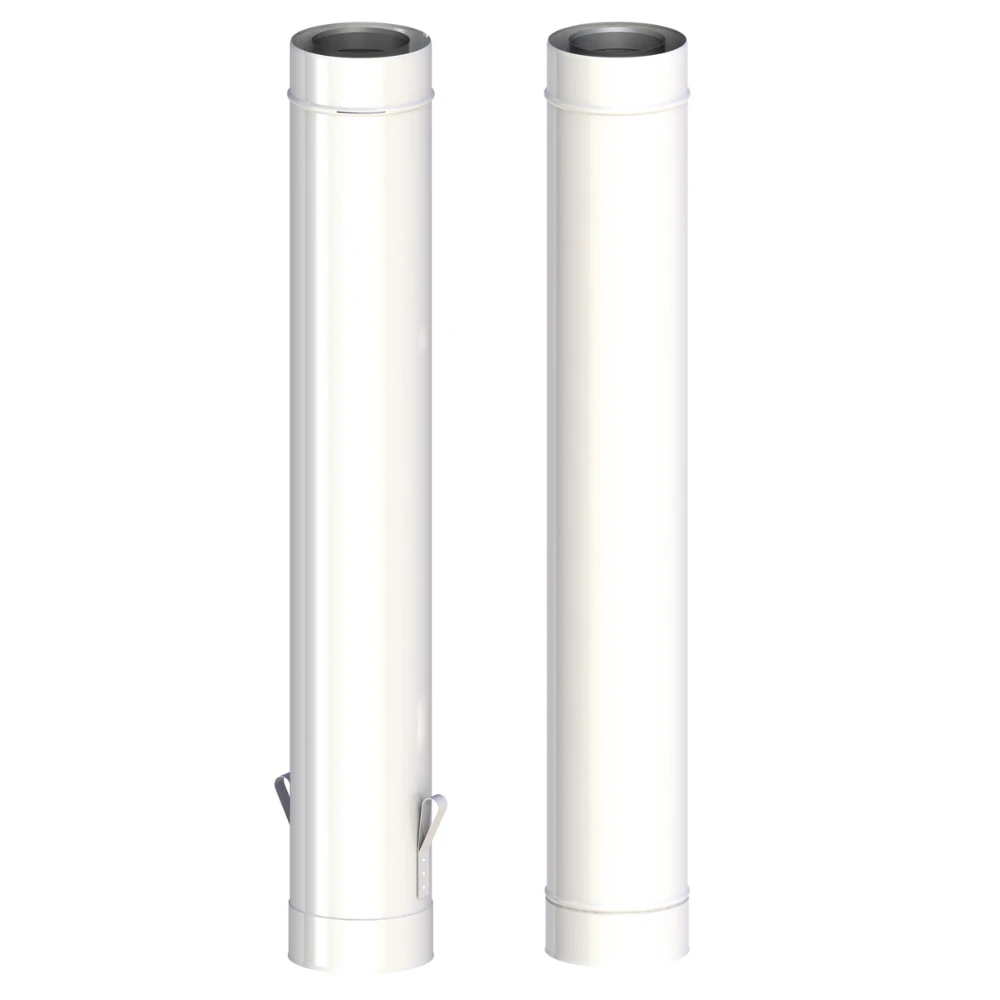

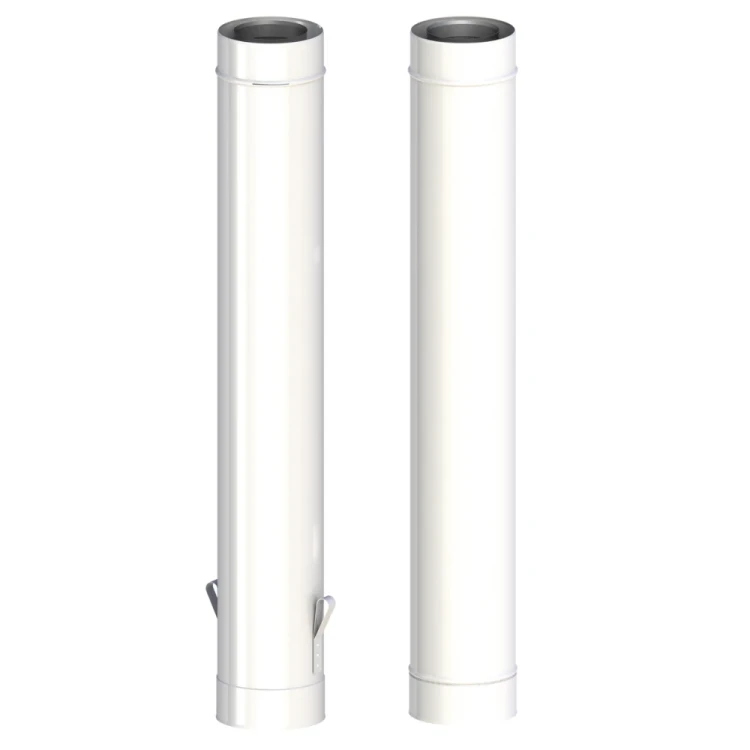

• rury proste 1 m – w tym jedna rura z uchwytami montażowymi do zaczepienia linek,

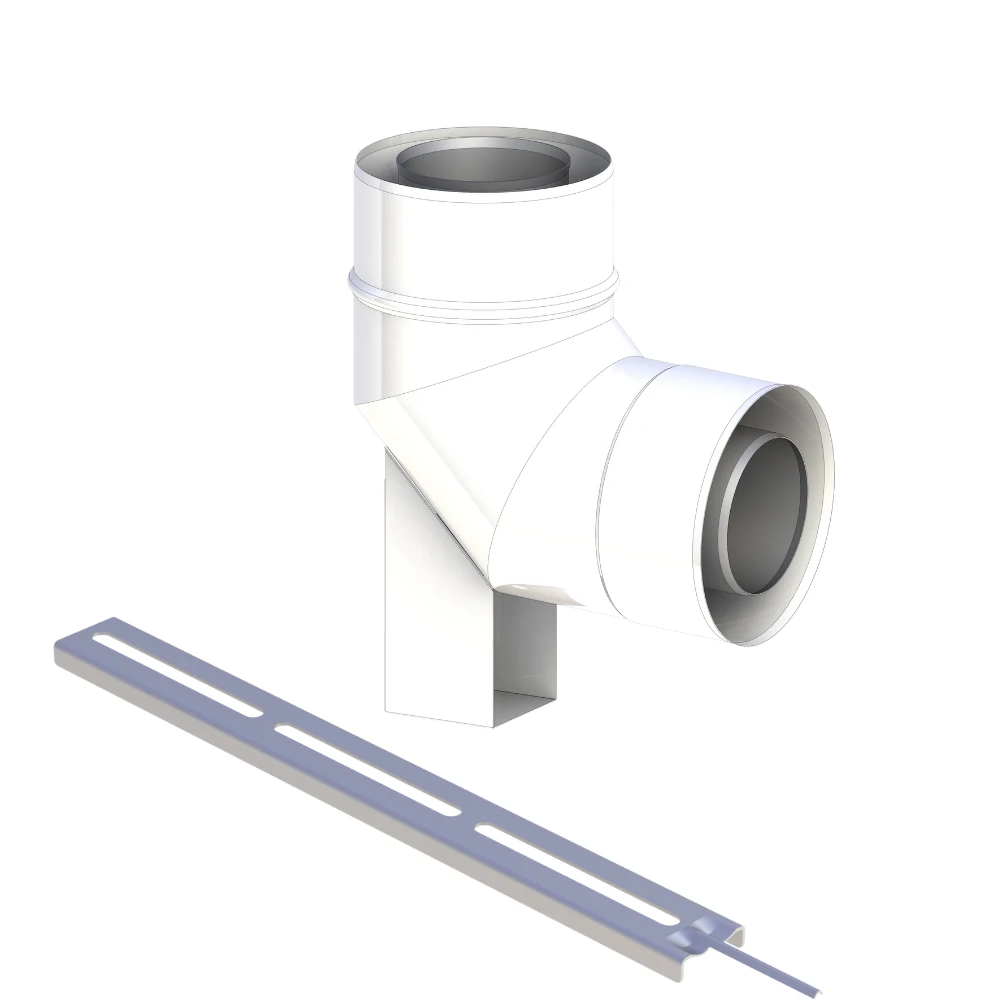

• kolano ze stopą, na którym opiera się cały ciężar konstrukcji,

• wspornik stabilizujący system,

• środek poślizgowy do montażu połączeń.

Montaż wkładu kominowego 60/100 – ważne informacje

Montaż wkładu kominowego fi 60/100 najlepiej wykonać w dwie osoby, co znacząco zwiększa bezpieczeństwo i precyzję instalacji.

Pamiętaj!

• Nyple rury spalinowej posmaruj środkiem poślizgowym, który jest w zestawie. Ułatwi to montaż i zapobiegnie podwinięciu się uszczelki podczas wsuwania jednego elementu w drugi.
• Od kolana w kierunku kotła zachowaj 3° spadek, aby kondensat swobodnie spływał do kotła. Nagromadzenie kondensatu w systemie kominowym będzie w przyszłości powodem jego awarii.

Zalecany sposób montażu:

1. Montaż rozpoczynamy od zamocowania wspornika w kominie, do którego przytwierdzamy kolano ze stopą – to na nim opiera się cały ciężar konstrukcji. (PRACA DO WYKONANIA W KOTŁOWNI)

2. Do uchwytów montażowych na rurze przymocowujemy linki i metr po metrze opuszczamy rury wkładu w dół szachtu kominowego. (PRACA DO WYKONANIA NA KOMINIE)

3. Po opuszczeniu kompletu rur łączymy zestaw z kolanem na stopie. (PRACA DO WYKONANIA W KOTŁOWNI)
4. Montujemy płytę kominową do czapy komina. Nad płytą, bezpośrednio na rurze, montujemy kołnierz przeciwdeszczowy. (PRACA DO WYKONANIA NA KOMINIE)
5. Instalujemy zakończenie komina (PRACA DO WYKONANIA NA KOMINIE)

Najważniejsze zalety systemu:

• dedykowany do kotłów gazowych kondensacyjnych

• szczelne połączenia z uszczelkami EPDM

• odporność na kondensat i spaliny

• komplet elementów do montażu w szachcie kominowym

• bezpieczne odprowadzanie spalin i doprowadzenie powietrza

• możliwość kontrolowanego opuszczania wkładu

• prawidłowy spływ kondensatu do kotła

Wkład kominowy fi 60/100 – 4 m to profesjonalne i bezpieczne rozwiązanie, które – przy prawidłowym montażu – zapewnia bezawaryjną pracę instalacji gazowej przez długie lata.
