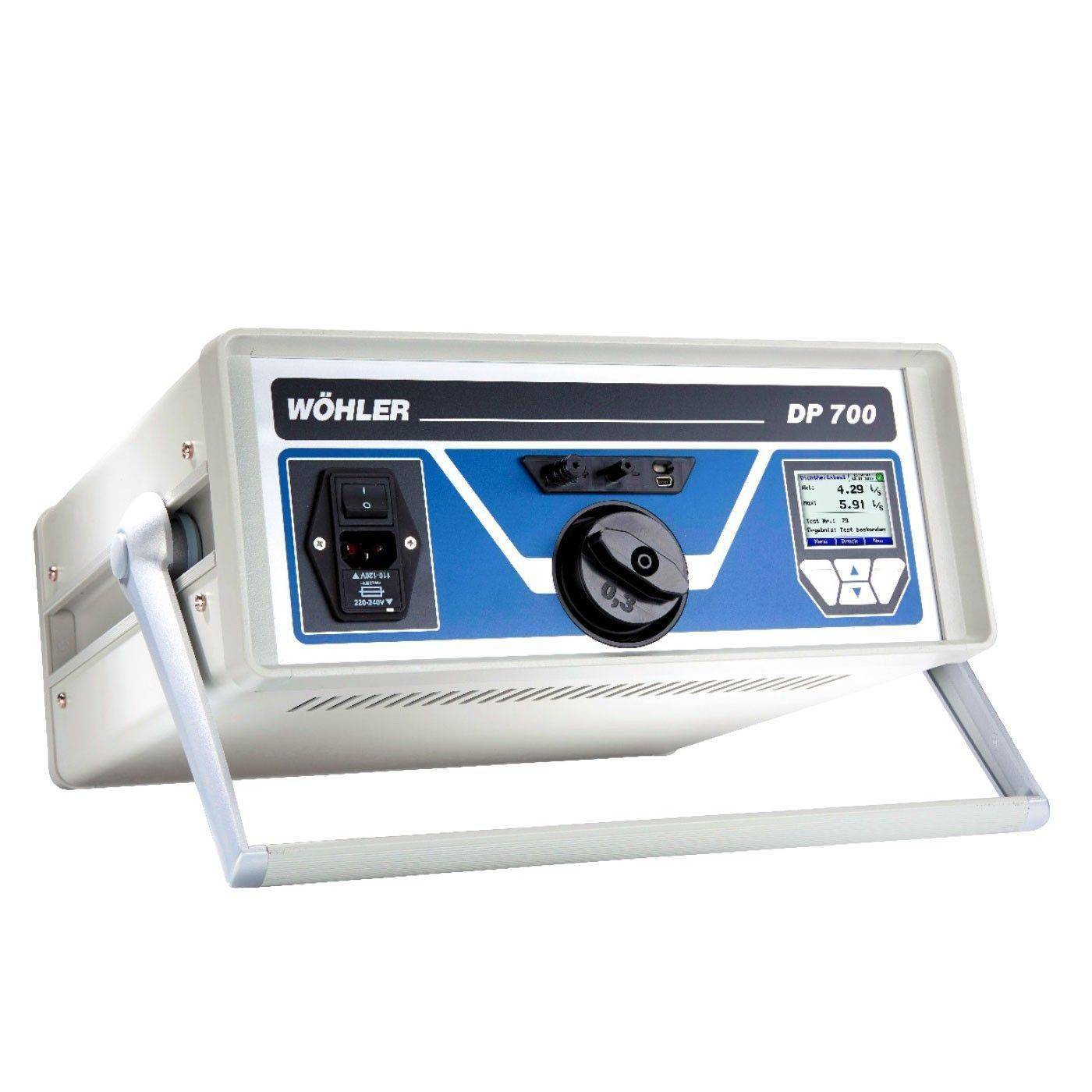

Tester szczelności instalacji wentylacyjnych Wohler DP 700

Urządzenie do testowania szczelności

Wohler DP 700

Energooszczędność systemów klimatyzacyjnych podlega coraz większym wymaganiom. Szczególną rolę odgrywa tutaj szczelność systemu kanałów powietrznych. W tym tkwi największy potencjał. Sprostać wymaganiom można dzięki zminimalizowaniu wycieków. Widać trend, w którym rośnie znaczenie niwelowania nawet małych wycieków z urządzeń i przewodów powietrznych. Odpowiednie pomiary zyskują na znaczeniu.

• Testy szczelności w szerokim zakresie przepływów powietrza nieszczelnego: od pojedynczych komponentów do kompletnych systemów z kilkoma kanałami powietrznymi o powierzchni kilkuset m²

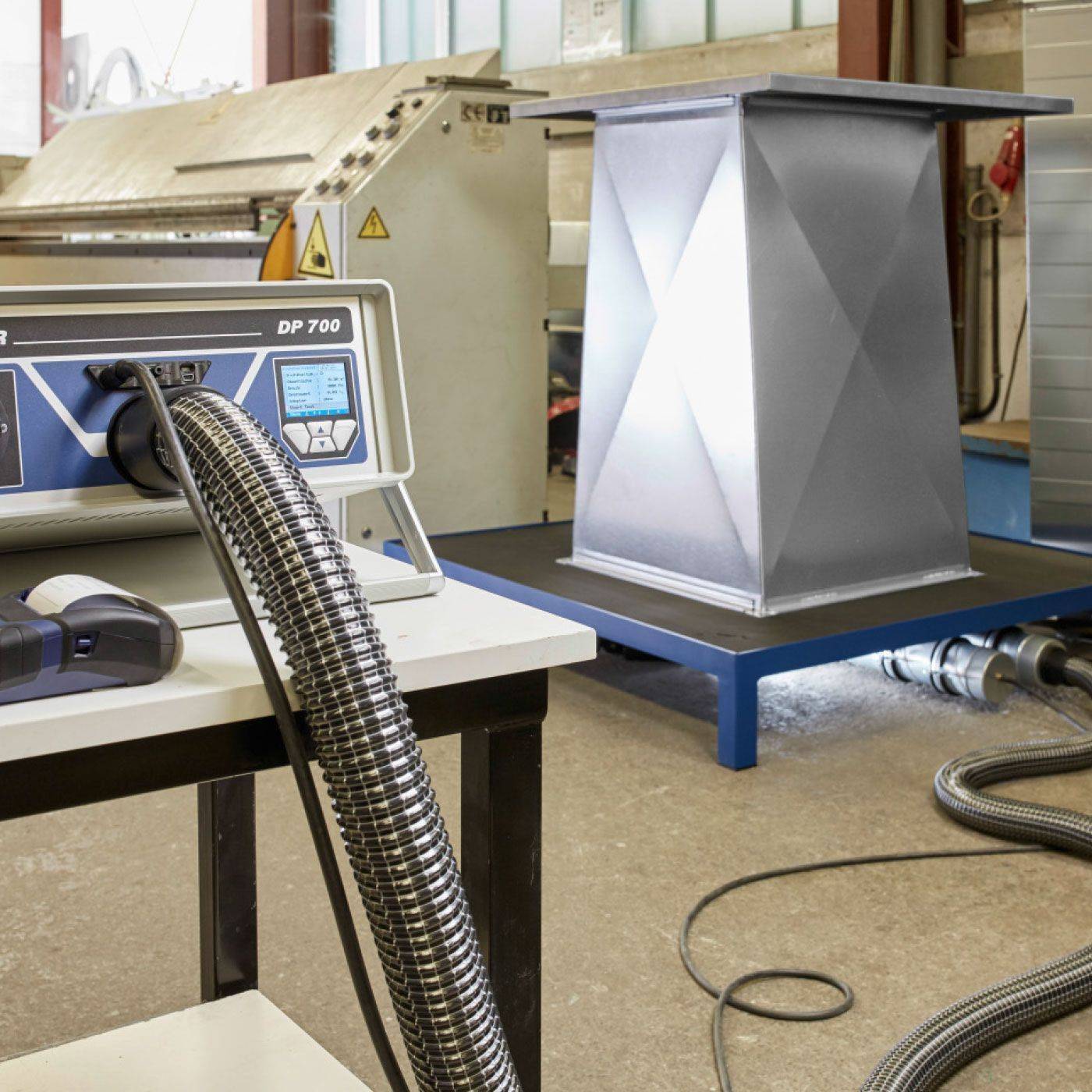

• Testy szczelności urządzeń klimatyzacyjnych, szaf sterowniczych, komór klimatycznych, wymienników ciepła, kabin okrętowych, szaf w pomieszczeniach sterylnych i innych obudów
• Badanie szczelności pomieszczeń
• Badanie laboratoryjne lub na miejscu materiałów budowlanych (takich jak płyty OSB, okna)
• Możliwość stosowania do kontroli końcowej w produkcji seryjnej

ŁATWA OBSŁUGA



DUŻA DOKŁADNOŚĆ

Z dodatkowym adapterem do natężeń przepływu <0,3 l/s

REGULOWANY PROCES POMIARU

Wybór automatycznego lub ręcznego procesu pomiarowego

WYDRUK DZIENNIKA POMIARÓW

Bezpośrednio na miejscu z opcjonalną drukarką termiczną

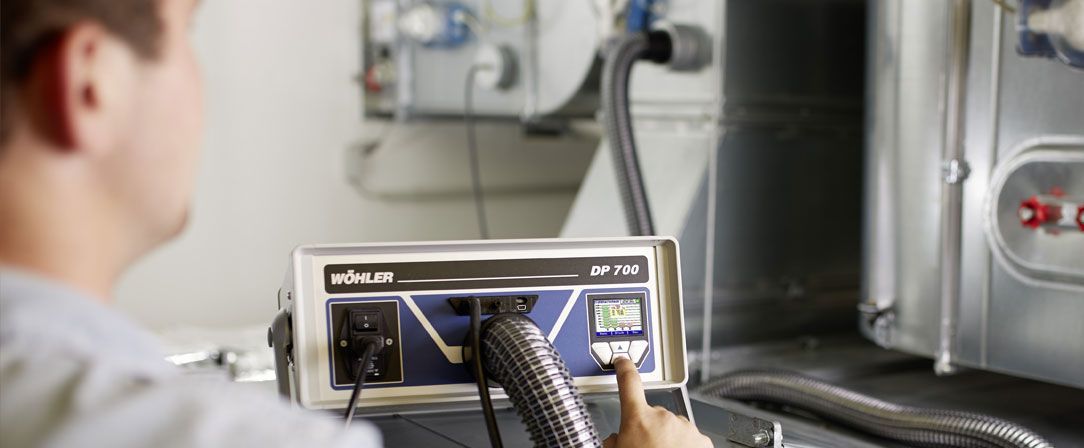

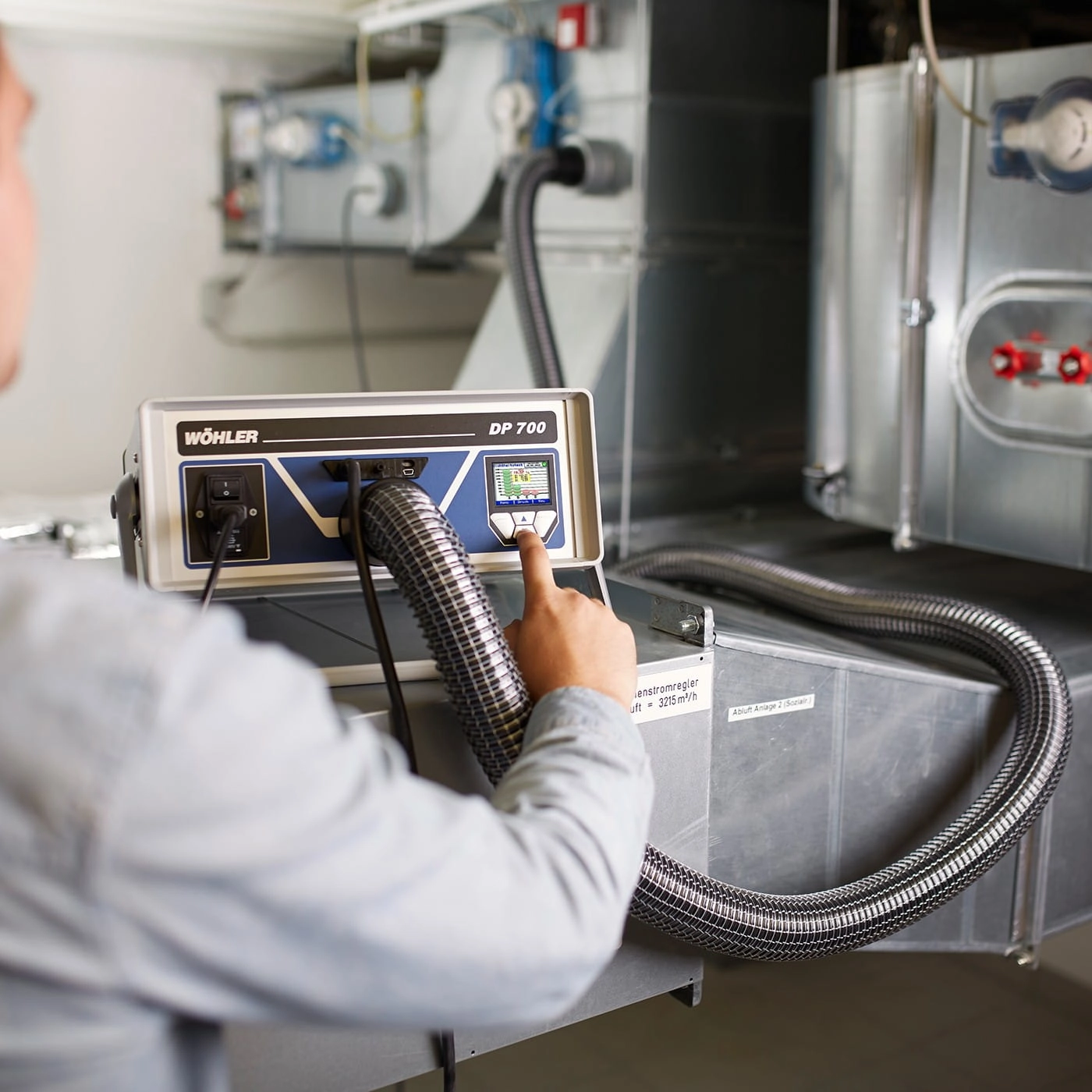

 PRZYKŁAD ZASTOSOWANIA: TEST SZCZELNOŚCI W SYSTEMACH HVAC

Ze względu na dostępność, próbę szczelności należy przeprowadzić już na etapie montażu. Za pomocą próby szczelności  sprawdza się zgodność z klasami szczelności od A do D określonymi w normie DIN EN 13779. W tym celu sieć kanałów powietrznych jest zwykle dzielona na różne sekcje i uszczelniana. Użytkownik wybiera ciśnienie próbne i wchodzi na powierzchnię wewnętrzną. Następnie urządzenie w pełni automatycznie określa przepływ powietrza przeciekowego w zależności od powierzchni i ciśnienia oraz klasyfikuje system według klas szczelności.

RECENZJA KLIENTÓW FIRMY WOHLER

„Urządzenie do sprawdzania szczelności Wöhler DP 700 zostało opracowane przez praktyków dla praktyków. Niezależnie od tego, czy mierzy się pojedyncze komponenty, czy testuje cały system, tester szczelności Wöhler DP 700 przekonuje do siebie funkcjonalnością i dokładnością. Technologia jest bezkonkurencyjna. Sprzęt godny polecenia. Wniosek: Wohler DP 700 jest zalecanym urządzeniem do testowania szczelności."

"AXEL STAHL, AEROTECHNIK E. SIEGWART GMBH

ŁATWA OBSŁUGA

DUŻA DOKŁADNOŚĆ

Z dodatkowym adapterem do natężeń przepływu <0,3 l/s

REGULOWANY PROCES POMIARU

Wybór automatycznego lub ręcznego procesu pomiarowego

WYDRUK DZIENNIKA POMIARÓW

Bezpośrednio na miejscu z opcjonalną drukarką termiczną

PODŁĄCZENIE DO KOMPUTERA

Dla zapewnienia lepszej jakości pracy

DOWOLNE JEDNOSTKI

Pomiary w dowolnych jednostkach, bez ręcznego przeliczania

PODRĘCZNY ZESTAW

Z dużym zakresem zastosowań



Pobierz specyfikację techniczną kamery inspekcyjnej Wohler VIS 700 HD

Funkcjonalność:

• próba szczelności instalacji wentylacyjnych i klimatyzacyjnych według DIN EN 12599 (Wentylacja budynków - Procedury badań i metody pomiarowe dotyczące odbioru wykonania instalacji wentylacji i klimatyzacji)
• pomiar szczelności według DIN EN 14134 - (Wentylacja budynków - Badania właściwości i kontrola wykonania instalacji wentylacji mieszkań)
• pomiary klasy szczelności zgodnie z DIN EN 13779 systemów kanałów wentylacyjnych i komponentów zgodnie  z normami DIN EN 1507, DIN EN 12237, DIN EN 13403, jak również DIN EN 13180
• spełnia wysokie  wymagania dokładności określone w DIN EN 1751 i DIN EN 15727 do pomiarów poszczególnych komponentów (+- 0,0009l/s)
• posiada adapter do zakresu pomiarowego poniżej 0,3l/s
• łatwa obsługa dzięki wskazówkom w menu i trybowi eksperckiemu
• wybór trybu pomiaru automatycznego lub manualnego
• możliwość odrębnego pomiaru różnicy ciśnień
• wskazanie wyniku pomiaru w wybranych jednostkach bez konieczności ręcznego przeliczania
• wydruk protokołu na miejscu przy zastosowaniu opcjonalnej drukarki termicznej TD 100
• przesyłanie danych przez port USB
• zestaw w 2 poręcznych walizkach

Zawartość zestawu:

• urządzenie Wohler DP 700
• przewód powietrzny 3,75m
• przewód powietrzny 4m do adaptera
• przewód ciśnieniowy 10m
• protokół kalibracji
• kabel zasilający 2,5m
• adapter 0,3
• 2 trzpienie pomiarowe
• króciec przyłączeniowy węża do pomiaru podciśnienia
• zestaw filtrów (5 szt.)
• smar silikonowy
• 2 walizki transportowe
